Bevel Gear Ball Screw Jack

Bevel Gear Ball Screw Jack

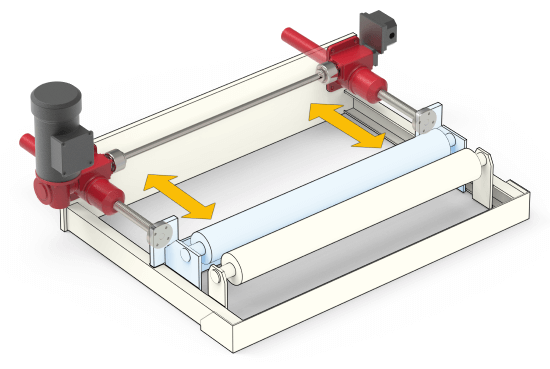

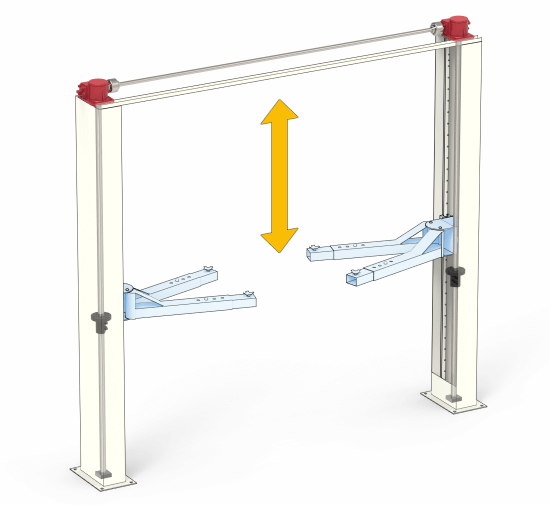

Bevel Gear Ball Screw Jacks incorporate a ground spiral bevel gear set paired with a ball screw lift shaft to move the load. The high efficiency of the ball screw results in a high load capacity and low input torque requirement. The hardened spiral toothed bevel gear transmission allows high lifting speeds and greater duty cycles. These jacks are built to specification and can be combined into arrangements consisting of multiple jacks.

產品介紹
查找產品
產品資料

產品介紹

Bevel Gear Ball Screw Jack Specifications:

Model	Gear Ratio	Capacity (kN)	Lifting Screw Dia (mm)	Screw Lead (m)	Raise for One Turn of Worm (mm)	Max Input Torque(N-m	Torque to Raise 1 kN (N-m)	Back Drive Holding Torque (N-m)	Tare Drag Torque (N-m)	Dynamic Load Cap (kN)
G1	2:1	15	25	5	2.5	50	0.53	2.68	1.8	2.3
G1	3:1	15	25	5	1.6	50	0.34	1.16	1.7	2.3
G2	2:1	50	40	5	2.5	175	0.53	9.64	2.3	23.8
G2	3:1	50	40	5	1.6	175	0.34	5.44	2.2	23.8
G2-HL	2:1	50	32	10	5	175	1.06	21.57	2.3	33.4
G2-HL	3:1	50	32	10	3.33	175	0.71	13.70	2.2	33.4
G3	2:1	90	63	10	5	1600	1.06	38.57	4.4	76.0
G3	3:1	90	63	10	3.33	1600	.071	31.47	4.3	76.0

Bevel Gear Ball Screw Jack Highlights

Ball screw - 1 to 90kN
High lift speed
Greater duty cycle

查找產品

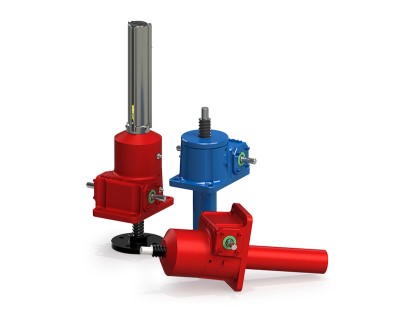

ActionJac™螺旋升降机

美国制造，设计坚固，1/2到75吨的高提升力。

Thomson螺旋升降机（公制）

德国制造，对称外壳允许从任意一端进行安装。

如有需要，可随时联系Thomson

Select Product Type

低负载

0.5到2 Ton 1,000-4,000 lbf)

中等负载

2.5到20 Ton (5,000-40,000 lbf)

高负载

30到75 Ton (60,000-150,000 lbf)

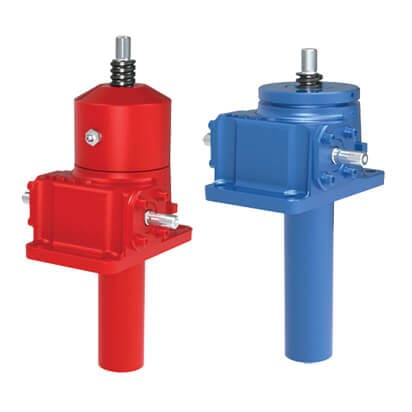

直立直线运动

直立直线运动升降机配有一根穿过齿轮箱运动的提升轴。

倒置直线运动

倒置直线运动升降机配有一根穿过齿轮箱运动的提升轴。

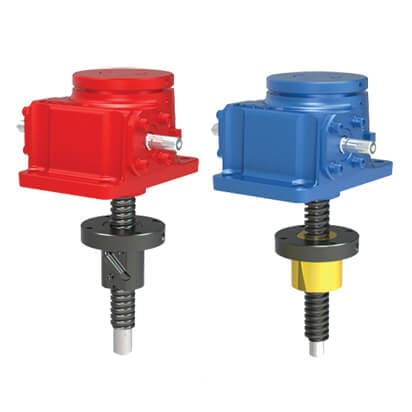

直立旋转

旋转升降机配有一根提升轴，从上方旋转时会移动一个螺母。

倒置旋转

旋转升降机配有一根提升轴，从下方旋转时会移动一个螺母。

双U形夹

双U形夹升降机用于需要沿弧线移动负载时。

设计和安装注意事项

直立直线运动

直立直线运动升降机配有一根穿过齿轮箱运动的提升轴。

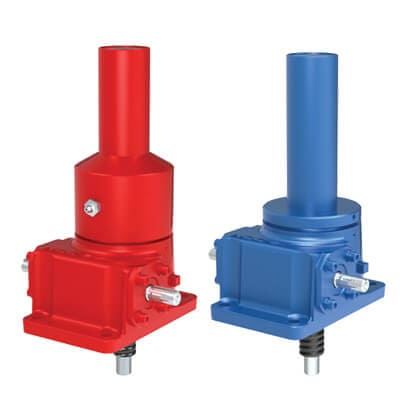

倒置直线运动

倒置直线运动升降机配有一根穿过齿轮箱运动的提升轴。

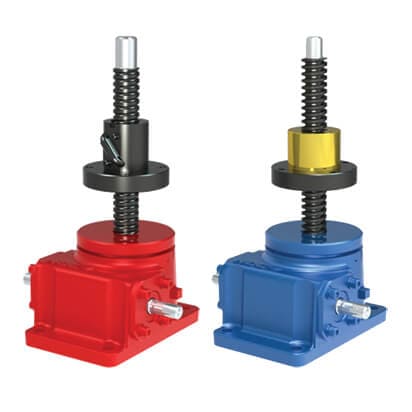

直立旋转

旋转升降机配有一根提升轴，从上方旋转时会移动一个螺母。

倒置旋转

旋转升降机配有一根提升轴，从下方旋转时会移动一个螺母。

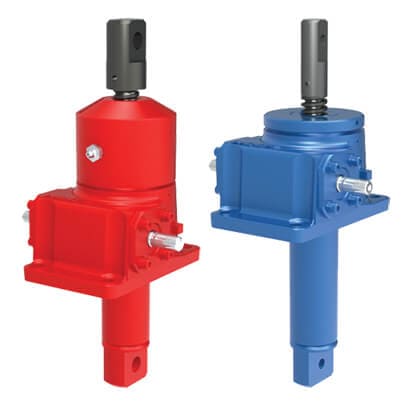

双U形夹

双U形夹升降机用于需要沿弧线移动负载时。

设计和安装注意事项

直立直线运动

直立直线运动升降机配有一根穿过齿轮箱运动的提升轴。

倒置直线运动

倒置直线运动升降机配有一根穿过齿轮箱运动的提升轴。

直立旋转

旋转升降机配有一根提升轴，从上方旋转时会移动一个螺母。

倒置旋转

旋转升降机配有一根提升轴，从下方旋转时会移动一个螺母。

设计和安装注意事项

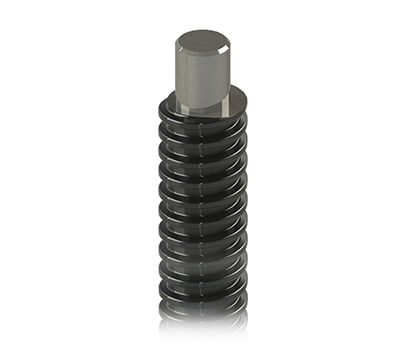

螺纹末端

用于标准负载和应用。

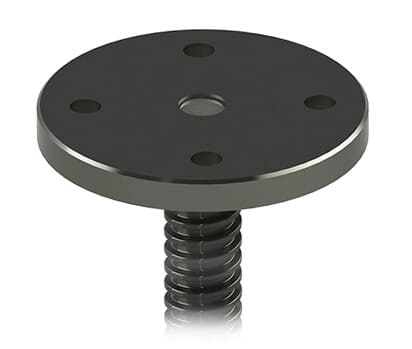

顶板

用于更重的载荷。

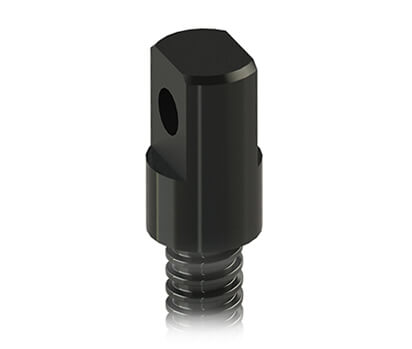

U形夹

用于需要沿弧线运动负载时。

螺纹末端

用于标准负载和应用。

顶板

用于更重的载荷。

U形夹

用于需要沿弧线运动负载时。

螺纹末端

用于标准负载和应用。

顶板

用于更重的载荷。

U形夹

用于需要沿弧线运动负载时。

螺纹末端

用于标准负载和应用。

顶板

用于更重的载荷。

U形夹

用于需要沿弧线运动负载时。

螺纹末端

用于标准负载和应用。

顶板

用于更重的载荷。

U形夹

用于需要沿弧线运动负载时。

螺纹末端

用于标准负载和应用。

顶板

用于更重的载荷。

U形夹

用于需要沿弧线运动负载时。

设计和安装注意事项

直立直线运动滚珠丝杠升降机

直立直线运动机械螺旋升降机

倒置直线运动滚珠丝杠升降机

倒置直线运动机械螺旋升降机

直线运动升降机

直线运动升降机配有一根穿过齿轮箱运动的提升轴。螺母与蜗轮集成，从而使蜗轮与螺母一起旋转。当提升轴被固定以防止旋转时，提升轴将穿过齿轮箱进行直线运动以移动负载。

直立旋转滚珠丝杠升降机

直立旋转机械螺旋升降机

倒置旋转滚珠丝杠升降机

Inverted Rotating Machine Screw Jack

旋转升降机

旋转升降机配有一根提升轴，其旋转时会移动螺母。提升轴固定在蜗轮上，这使得与移动螺母连接的负载会沿着提升轴移动。

双U形夹滚珠丝杠升降机

双U形夹机械螺旋升降机

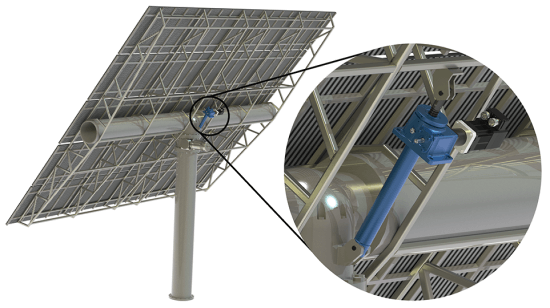

在该太阳能电池板应用中，直线运动由双U形夹机械螺旋升降机提供。

双U形夹升降机

双U形夹升降机用于需要沿弧线移动负载时，如跟踪天线、铰链门或空气阻尼器。从1吨到15吨的机械螺旋和滚珠丝杠升降机都可以配备双U形夹安装座。一个U形夹安装在提升轴末端，另一个U形夹焊接在重型阀杆盖上，而阀杆盖则焊接在外壳上。双U形夹设计提供了多种可选配件，如防护罩、电机安装、直角减速器、电机、编码器和旋转限位开关。

注意：双U形夹升降机的安装硬件应指定为极限抗拉强度至少100,000 psi的热处理合金钢U形夹销钉。

双U形夹升降机水平使用时，其立柱强度和使用寿命都会降低。因此对于大多数水平应用，Nook/Thomson建议使用电动缸（请联系Nook/Thomson Engineering了解更多信息）。

升降机配置

Click here to optimize your design with a custom worm gear screw jack solution.

未找到所需的絲杠螺旋升降機？聯系我們 獲取定制解決方案。

Family

JUMBO(9)

MULI(470)

尺寸

1(153)

2(117)

3(122)

4(56)

5(31)

種類

Rotating Nut(249)

Rotating Nut with Screw Anti-rotation(111)

Rotating screw(119)

Ratio

High Speed(314)

Low Speed(164)

絲杠類型

Ball Screw(60)

Trapezoidal screw(418)

Stroke

15 毫米(1)

20 毫米(5)

25 毫米(3)

30 毫米(4)

40 毫米(3)

41 毫米(1)

42 毫米(1)

50 毫米(19)

60 毫米(6)

65 毫米(3)

70 毫米(11)

74 毫米(1)

75 毫米(1)

76 毫米(1)

80 毫米(7)

82 毫米(1)

84 毫米(1)

90 毫米(8)

100 毫米(37)

105 毫米(1)

106 毫米(1)

110 毫米(5)

115 毫米(1)

120 毫米(8)

125 毫米(7)

130 毫米(2)

140 毫米(5)

145 毫米(1)

150 毫米(35)

153 毫米(1)

155 毫米(2)

160 毫米(11)

165 毫米(2)

175 毫米(3)

180 毫米(13)

188 毫米(1)

190 毫米(4)

200 毫米(30)

210 毫米(2)

212 毫米(1)

215 毫米(2)

220 毫米(3)

225 毫米(4)

230 毫米(5)

235 毫米(1)

238 毫米(1)

240 毫米(4)

249 毫米(1)

250 毫米(23)

258 毫米(1)

260 毫米(1)

266 毫米(1)

275 毫米(1)

280 毫米(1)

290 毫米(2)

300 毫米(21)

310 毫米(1)

320 毫米(7)

327 毫米(1)

330 毫米(3)

335 毫米(1)

340 毫米(3)

350 毫米(9)

360 毫米(2)

365 毫米(1)

375 毫米(1)

380 毫米(2)

400 毫米(13)

401 毫米(1)

430 毫米(2)

450 毫米(3)

460 毫米(1)

473 毫米(1)

489 毫米(2)

500 毫米(14)

520 毫米(1)

530 毫米(1)

550 毫米(5)

567 毫米(1)

585 毫米(1)

600 毫米(8)

630 毫米(1)

641 毫米(1)

645 毫米(2)

650 毫米(3)

660 毫米(1)

671 毫米(1)

700 毫米(3)

720 毫米(1)

725 毫米(1)

740 毫米(1)

745 毫米(1)

750 毫米(2)

765 毫米(2)

770 毫米(1)

780 毫米(1)

785 毫米(1)

787 毫米(1)

800 毫米(7)

816 毫米(2)

831 毫米(1)

860 毫米(2)

870 毫米(1)

900 毫米(3)

950 毫米(1)

959 毫米(1)

1000 毫米(7)

1003 毫米(1)

1075 毫米(2)

1100 毫米(1)

1150 毫米(1)

1164 毫米(1)

1200 毫米(2)

1250 毫米(1)

1275 毫米(1)

1281 毫米(1)

1300 毫米(1)

1371 毫米(1)

1381 毫米(1)

1394 毫米(1)

1400 毫米(2)

1600 毫米(1)

1900 毫米(1)

2000 毫米(1)

3000 毫米(2)

Screw End

No End Machining(38)

Standard Screw End(372)

With Cylindrical End(68)

End Fitting

Clevis End(23)

Fork End(33)

No End Fitting(324)

Top Plate(98)

Bellows

No Bellows(392)

With Bellows(86)

Nut

EFM (complete Bronze Nut)(83)

KGF (Flanged Ball Nut)(14)

Nut integrated(381)

Stop Collar

With Stop Collar(144)

Without Stop Collar(334)

Special Features

Standard(478)

Screw Dimensions

100 x 10(1)

1605(20)

18 x 4(129)

20 x 4(96)

2005(21)

2505(10)

30 x 6(108)

40 x 7(53)

5010(6)

55 x 9(25)

60 x 9(4)

80 x 10(3)

8010(1)

KGS 4010(1)

比較

3D 模型

Family

MULI - Lifting capacities up to 100 kN
JUMBO - lifting capacities from 150 kN to 500 kN

尺寸

種類

Rotating Screw - R
The rotary motion of precision worm gearing (worm shaft and internally threaded worm wheel) is converted into axial linear motion of the screw, which travels through the gear box housing. The load is attached to the end of the screw.

Rotating Nut, with or without anti-rotation (axial translating Screw) - N or V?
Driven by a precision worm gearing (worm shaft and worm wheel), the rotary motion of the screw is translated into linear motion of the travelling nut on the screw.

Ratio

High Speed - One full turn of the worm shaft leads to a stroke of one millimeter.
Low Speed - One full turn of the worm shaft leads to a stroke of 0.25 mm.

絲杠類型

Ball Screw (KGS) - For longer duty cycles, higher efficiency, high positioning accuracy
Trapezoidal Screw (TGS) - For tough conditions, good price/performance ratio.

Stroke

The stroke length of the screw jack.

Screw End

Machining that is done to the end of the screw

Standard Screw End (only for rotating nut) (G) – the end of the screw is machined to fit a standard end fitting.
Cylindrical end (only for rotating screw) (Z) – the end of the screw is machined to a cylindrical shape
No End machining (0) – End of the screw is cut to length. No machining is added.
Special to customer specifications (S) – End of screw is machined to a customer provided specification

End Fitting

No end Fitting (00) – Standard for rotating screw versions.
Top Plate (BP)
Fork End (GA)
Clevis End (GK)

Bellows

Bellow cover for protection against external influences. Suitable for horizontal or vertical installation.

Nut

Without Nut (0) – Always fro version rotating nut (N or V)
Trapezoidal nut (1) – for rotating screw (R) with trapezoidal screw (TGS)
Flanged ball nut (2) – for rotating screw (R) with ball screw (KGS). Flange of nut towards end of screw standard.
Cylindrical ball nut (3) – for rotating screw (R) with ball screw (KGS)

Stop Collar

With Stop collar (A) – Collar to stop the screw from being translated out of the nut. Fitted as standard on ball screw versions N and V. Optionally available for screw jacks with trapezoidal screws. The stop collar cannot be used as a fixed stop.
Without stop collar (0) – always on rotating screw (R). Optional on rotating nut versions (N and V).

Special Features

Without (0) – No special features
Standard (Z) – With some standard accessories added. These are not captured in the part number
Custom (S) – Special features as described by the customer

Screw Dimensions

The diameter and lead of the screw used. On most units there is only one choice per size and type. On Muli 4 there are 2 different ball screw choices.
