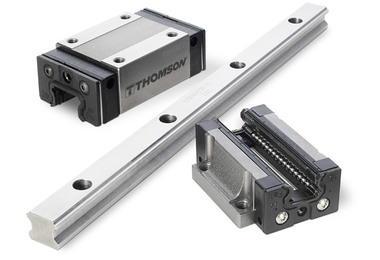

Thomson 400系列Profile Rail直線導軌

400系列 Profile Rail直線導軌為 Thomson 直線導軌家族新成員。400系列是一款高性價比的傳輸級 Profile Rail，適合于對價位比較敏感的應用，并針對工業標準包裝和穿孔導軌元件的更換采用了即插即用型設計。雙面滾道軸承的配置不但賦予了更多安裝靈活性，且使導軌各個方向具有同等承載能力。帶保護套和不帶護套的滑架采用相同的軌道設計，因而同一類型的導軌可匹配多種類型的滑架，因而可以有效提升產品使用效率。

產品介紹

讓 Thomson 來幫您選擇!

Linear MOTIONEERING^®: 直線導軌組件定制工具 >
Thomson Profile Rail直線導軌顧問 >

400系列滾珠直線導軌規格：

400系列滾珠導購/帶隔離套的滾珠導軌的分類
寬度		標準		窄型
長度			長		長		長	短	Compact
高度						高	高
符號		A	B	C	D	E	F	G	K
尺寸 (mm)	15	X	X	X	X	X		X
	20	X	X	X			X	X	X
	25	X	X	X	X	X	X	X	X
	30	X	X	X	X	X	X	X
	35	X	X	X	X	X	X	X
	45	X	X	X	X	X	X
	55	X	X	X	X	X	X

400 系列滾珠直線導軌優點：

聚合物滾珠返回管，不僅可保持潤滑而且能夠降低噪聲和振動
標準雙唇末端和縱向密封，不僅可保持潤滑還可防止軸承受到污染
直接潤滑單個滾道的潤滑油通道，使潤滑效果達到最佳。
雙面滾道采用 45°面對面軸承布局，使得導軌在各方向上負荷能力相同。
413滾珠隔離圈選配件增加了導軌運動的平穩性，降低了高速運行時的噪音，并且具有單獨的潤滑油儲存槽。
可選的抗腐蝕、鍍硬鉻漆面
附帶橡膠刮片和金屬刮板配件
